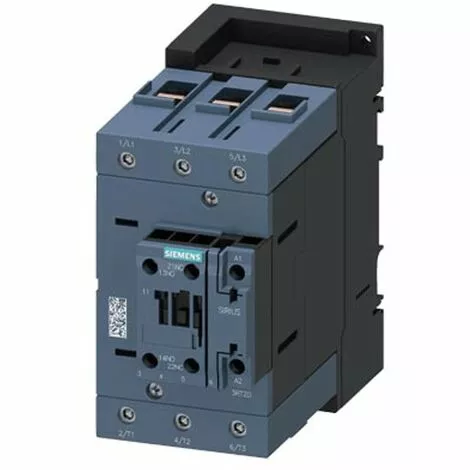

Siemens S3 Series Power Contactor 37KW 24V 50HZ 3RT20451AB00

Caractéristiques

• Type de produit: Contacteur de puissance
• Puissance maxi: 37000
• Courant circuit de commande: Courant alternatif
• Type(s) de contact(s): Normalement ouvert
• Type de connexion: Par vis
• Commande manuelle: Non
• Fréquence assignée: 50
• Hauteur: 140
• Longueur: 70
• Profondeur: 152
• Certification environnementale: NF CES

Contacteur de puissance Siemens, taille S3, avec les caractéristiques suivantes:

• Tension d’alimentation du contrôle 24 Vac
• Tension maximale admissible pour une séparation sûre des contacts de la bobine et des contacts principaux selon 690 V
• Tension de tenue d’impulsion du circuit principal valeur nominale 8 kV – du circuit auxiliaire valeur nominale 6 kV
• Tension de fonctionnement avec AC-3 valeur nominale max. 1.000 V
• Puissance nominale de fonctionnement 37 kW
• Nombre de pôles par circuit principal 3
• Nombre de contacts NO pour les contacts principaux 3
• Nombre de contacts NO pour les contacts auxiliaires avec commutation instantanée 1
• Nombre de contacts NF pour les contacts auxiliaires avec commutation instantanée 1
• Connexion DIN (universelle pour tout tableau de distribution du marché)
• Fréquence de fonctionnement à vide en CA 5 000 1/h
• Courant de fonctionnement 37 ampères
• 3 poteaux

Un contacteur est un dispositif permettant de fermer et d’ouvrir des circuits électriques, le plus souvent des circuits haute tension, par commande à distance.

La norme CEI 17-3 définit un contacteur (contacteur) comme un dispositif capable d’interrompre ou d’établir un courant dans un circuit. Pour ce faire, le dispositif ouvre et ferme les canaux de contact entre le système et la structure d’alimentation. En bref, une sorte d’interrupteur à utiliser pour toutes les éventualités.

Caractéristiques :

• Série Siemens
• Tension d’alimentation du contrôle 24 Vac
• Tension maximale admissible pour une séparation sûre entre la bobine et les contacts principaux 690 Vac
• Tension de tenue d’impulsion du circuit principal valeur nominale 8 kV – du circuit auxiliaire valeur nominale 6 kV
• Tension de fonctionnement avec AC- 3 valeur nominale max. 690 V
• Puissance nominale de fonctionnement 37 kW
• Connexion DIN (universelle pour tout appareillage disponible sur le marché)
• Fréquence de fonctionnement à vide en CA 5 000 1/h
• Courant de fonctionnement 37 ampères
• 3 poteaux
• Nombre de pôles par circuit principal 3
• Nombre de contacts NO pour les contacts principaux 3
• Nombre de contacts NO pour les contacts auxiliaires à commutation instantanée 1
• Nombre de contacts NF pour les contacts auxiliaires à commutation instantanée 1
• Durée de vie mécanique (cycles de commutation) du contacteur typ. 10.000.000, de contacteur avec bloc de contact auxiliaire monté, adapté à l’électronique typ. 5.000.000, de contacteur avec bloc de contact auxiliaire monté typ. 10.000.000
• Position de montage avec surface de montage verticale pivotant à +/-180°, avec surface de montage verticale inclinable à +/- 22,5° vers l’avant et l’arrière
• Type de vis de fixation et montage par encliquetage sur rail DIN 35 mm
• Degré de protection de la face avant IP20
• Hauteur 140 mm
• Largeur 70 mm
• Profondeur 152 mm

• Typologie : Contacteurs
• Tension : 24VAC
• Pôles : 3P
• Ampère : 37A
