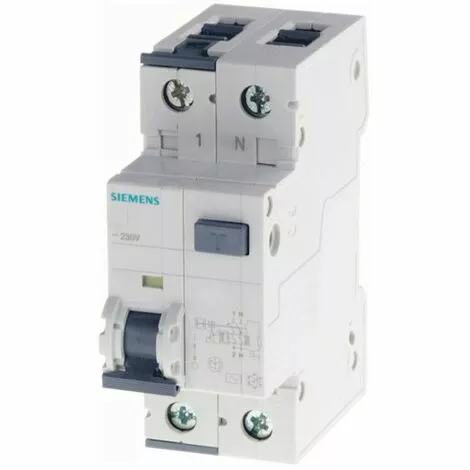

Siemens Magnétothermique Différentielle 16A 1P+N 300MA 4,5KA 5SU16531KK16

Caractéristiques

• Nombre de pôles: 1P+N
• Type: AC
• Tension: 230
• Type de connexion: A vis
• Pouvoir de coupure: 4.5
• Bouton Test: Avec

Disjoncteur magnétothermique différentiel Siemens, 2 modules, montage DIN (universel pour tout tableau du marché), pôles 1P+N, 16 ampères, pouvoir de coupure 4,5kA, tension 230/240 Vac, courant différentiel Idn 300mA, type AC, courbe de déclenchement C.

Le disjoncteur thermomagnétique est situé à côté du disjoncteur et intègre une protection magnétique avec une protection thermique et interrompt le courant électrique si nécessaire.

Le disjoncteur magnétothermique est donc un système qui combine les fonctions du disjoncteur avec des caractéristiques magnétiques et thermiques.

L’interrupteur différentiel thermomagnétique présent dans le système électrique intègre trois protections différentes

• le magnétique pour les courts-circuits qui peuvent mettre un bâtiment entier en danger d’incendie ;
• le thermique pour les surcharges dans la fourniture d’énergie électrique (par exemple, plus d’un appareil ménager en fonctionnement) ;
• le différentiel, typique du sauveteur, qui protège le sujet d’une fuite de courant.

L’intervention de l’interrupteur différentiel de type AC est assurée pour des courants alternatifs sinusoïdaux appliqués de manière soudaine ou lentement croissante (CEI EN 61008-1).

Caractéristiques :

• Série Bticino
• Tension 230/240 Vac
• Courant d’entrée 16A
• Pouvoir de coupure Icn 4,5kA
• Courbe d’intervention C
• Courant différentiel Idn 300mA
• Type de différentiel CA
• Fréquence d’utilisation 50 Hz
• 2 modules
• 1P+N pôles
• Hauteur 90 mm
• Largeur 36 mm
• Profondeur 77 mm
• Profondeur d’encastrement 70 mm
• Toute position de montage
• Poids net 248 g
• Couple de serrage / avec bornes à vis min 2.5 Nm, max 3 Nm
• Degré de protection IP20, pour l’installation dans un tableau de distribution, avec des conducteurs connectés.

• Modules : 2
• Pôles : 1P+N
• Pouvoir : 4.5KA
• Type de différentiel : AC
• Courant différentiel : 0.3A
• Ampère : 16A
• Protections du circuit : Interrupteurs différentiels thermomagnétiques
