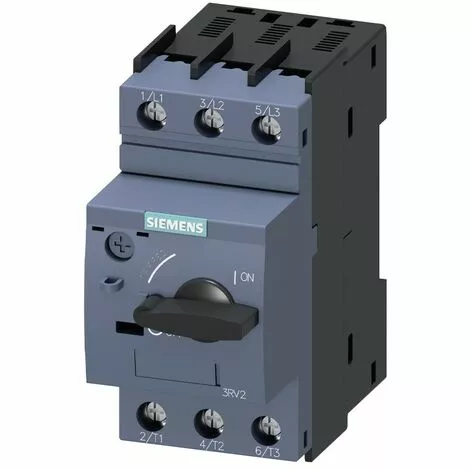

Siemens Interrupteur De Protection Moteur Pour S00 1.1-1.6A 3RV20111AA10

Caractéristiques

• Description des pôles: 3P (tripolaire)
• Pouvoir de coupure: 100
• Hauteur: 97
• Largeur: 45
• Profondeur: 97

Commutateur de protection de moteur Siemens avec les caractéristiques suivantes :

• Tension d’isolation avec degré de pollution 3 avec valeur nominale AC 690 V
• Tension nominale de résistance aux chocs 6 kV
• Tension nominale de fonctionnement 690 V
• Fréquence d’utilisation valeur nominale 50/60 Hz
• Valeur nominale du courant de fonctionnement 0,4A
• Valeur de déclenchement réglable pour le courant de déclenchement de surcharge dépendant du courant 1,1 … 1,6A
• Pouvoir de coupure en court-circuit (Ics) à AC 100 kA
• 3 poteaux
• 2,5 modules

L’interrupteur de protection du moteur est installé sur le câble d’alimentation du moteur et, lorsque le moteur s’arrête à cause d’un effet mécanique ou (dans les systèmes triphasés) parce qu’il manque une phase, il détecte une absorption excessive et coupe automatiquement l’énergie électrique, sauvegardant ainsi l’intégrité du moteur.

Caractéristiques :

• Série Siemens
• Tension d’isolation avec degré de pollution 3 avec valeur nominale AC 690 V
• Tension nominale de résistance aux chocs 6 kV
• Tension nominale de fonctionnement 690 V
• Fréquence d’utilisation valeur nominale 50/60 Hz
• Valeur nominale du courant de fonctionnement 0,4A
• Valeur de déclenchement réglable pour le courant de déclenchement de surcharge dépendant du courant 1,1 … 1,6A
• Perte de puissance à la valeur nominale du courant alternatif à l’état de fonctionnement à chaud 7,25 W – en CA à l’état de fonctionnement à chaud par pôle 2,4 W
• Taille du modèle S00
• Résistance aux chocs selon la norme IEC 60068-2-27 25g / 11 ms
• Durée de vie mécanique (cycles de commutation) des contacts principaux typ 100’000 – des contacts auxiliaires typ 100’000
• Altitude d’installation pour l’altitude au-dessus du niveau de la mer max 2000 m
• Température ambiante pendant le fonctionnement -20/+60 °C – pendant le stockage -50/+80 °C – pendant le transport -50/+80 °C
• Compensation de la température -20 … +60 °C
• Humidité relative pendant le fonctionnement 10 … 95 %
• 3 poteaux
• 2, 5 modules
• Pouvoir de coupure en court-circuit de service (Ics) à AC 100 kA
• Degré de protection de la face avant IP20
• Toute position de montage
• Type de vis de fixation et montage par encliquetage sur rail DIN 35 mm
• Hauteur 97 mm
• Largeur 45 mm Profondeur 97 mm
• Profondeur 97 mm
• Couple de serrage pour les contacts principaux avec bornes à vis 0,8 … 1,2 Nm
• Conception de la tige du tournevis Diamètre 5…6 mm
• Taille de la pointe du tournevis Pozidriv 2

• Typologie : Discontacteur
• Modules : 2.5
• Pôles : 3P
• Pouvoir d’interruption : 100KA
• Ampère : 1.1-1.6A
