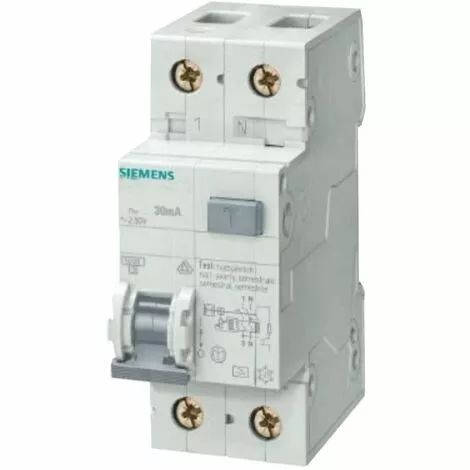

Siemens 1P+N 10A 30mA Disjoncteur Différentiel Type A 4,5kA 2 Modules 5SU13537KK10

Caractéristiques

• Nombre de pôles: 1P+N
• Type: A
• Sensibilité: 30 mA
• Pouvoir de coupure: 4.5
• Bouton Test: Avec

Interrupteur magnétothermique différentiel Siemens, 2 modules, connexion DIN (universel pour tous les tableaux du marché), 1P+N, 10 ampères, pouvoir de coupure 4,5kA, tension nominale 230/240 Vac, courant différentiel nominal 30mA, type A, courbe de déclenchement C.

Le disjoncteur thermomagnétique est situé à côté du disjoncteur et combine la protection magnétique et thermique et, si nécessaire, interrompt le courant électrique.

Le disjoncteur thermo-magnétique est donc un système qui combine les fonctions du disjoncteur avec des caractéristiques magnétiques et thermiques.

L’interrupteur différentiel thermomagnétique du système électrique intègre trois protections différentes :

• le magnétique pour les courts-circuits qui peuvent mettre un bâtiment entier en danger d’incendie ;
• le thermique pour les surcharges dans la fourniture d’énergie électrique (par exemple, plus d’un appareil ménager en fonctionnement) ;
• le site différentiel qui protège le sujet d’une fuite de courant.

La courbe C, seuil de déclenchement de 5 à 10 fois In, pour l’application de circuits ohmiques-inductifs avec des courants d’appel moyens. Il est largement utilisé dans les installations domestiques.

Le déclenchement de l’interrupteur différentiel type A est assuré pour des courants alternatifs sinusoïdaux différentiels et pour des courants unidirectionnels différentiels pulsés appliqués de manière soudaine ou lentement croissante (CEI EN 61008-1).

Caractéristiques :

• Série Siemes
• Tension Tension nominale de fonctionnement AC230/240V Vac
• Courant d’entrée 10A
• Pouvoir de coupure Icn 4,5kA
• Courbe d’intervention C
• Courant différentiel nominal 30 mA
• 2 modules
• 1P+N
• Fréquence d’utilisation 50 Hz
• Type de protection différentielle A
• Hauteur 90 mm
• Largeur 36 mm
• Profondeur 77 mm
• Profondeur d’encastrement 70 mm
• Position de montage au choix
• Poids net 269 g
• Couple de serrage 2,5 Nm, max 3 Nm
• Degré de protection IP20, pour l’installation dans un tableau de distribution, avec des conducteurs connectés.

• Modules : 2
• Pôles : 1P+N
• Courbe : C
• Pouvoir : 4.5KA
• Type de différentiel : A
• Courant différentiel : 0.03A
• Ampère : 10A
• Protections du circuit : Interrupteurs différentiels thermomagnétiques
