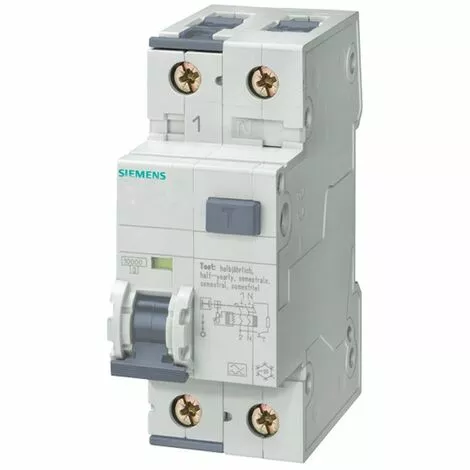

Siemens 16A 10KA 2M Disjoncteur à Courant Résiduel 5SU13541KK16

Caractéristiques

• Nombre de pôles: 1P+N
• Type: AC
• Sensibilité: 30 mA
• Pouvoir de coupure: 10
• Bouton Test: Avec

Interrupteur magnétothermique différentiel Siemens, 2 modules, connexion DIN (universel pour tout tableau du marché), 1P+N, 16 ampères, pouvoir de coupure 10kA, tension nominale 230/240 Vac, courant différentiel nominal 30mA, type AC, courbe de déclenchement C.

Le disjoncteur thermomagnétique est situé à côté du disjoncteur et combine la protection magnétique et thermique et, si nécessaire, interrompt le courant électrique.

Le disjoncteur thermomagnétique est donc un système qui combine les fonctions du disjoncteur avec des caractéristiques magnétiques et thermiques.

L’interrupteur différentiel thermomagnétique du système électrique intègre trois protections différentes :

• le magnétique pour les courts-circuits qui peuvent mettre un bâtiment entier en danger d’incendie ;
• le thermique pour les surcharges dans la fourniture d’énergie électrique (par exemple, plus d’un appareil ménager en fonctionnement) ;
• le site différentiel qui protège le sujet d’une fuite de courant.

La courbe C, seuil de déclenchement de 5 à 10 fois In, pour l’application de circuits ohmiques-inductifs avec des courants d’appel moyens. Il est largement utilisé dans les installations domestiques.

Le disjoncteur à courant résiduel de type AC le déclenchement est assuré pour des courants alternatifs sinusoïdaux appliqués de façon soudaine ou lentement croissante (CEI EN 61008-1).

Caractéristiques :

• Série Siemens
• Tension nominale AC 230/240V Vac
• Courant d’entrée 16A
• Pouvoir de coupure Icn 10kA
• Courbe d’intervention C
• Courant différentiel nominal 30 mA
• 2 modules
• 1P+N
• Fréquence d’utilisation 50 Hz
• Type de protection Différentiel AC
• Hauteur 90 mm
• Largeur 36 mm
• Profondeur 77 mm
• Profondeur d’installation 70 mm
• Position de montage au choix vers le haut ou vers le bas
• Poids net 288 g
• Couple de serrage 2,5 Nm, max 3 Nm
• Degré de protection IP20, pour installation dans le tableau de distribution, avec fils connectés

• Modules : 2
• Pôles : 1P+N
• Courbe : C
• Pouvoir : 10KA
• Type de différentiel : AC
• Courant différentiel : 0.03A
• Ampère : 16A
• Protections du circuit : Interrupteurs différentiels thermomagnétiques
