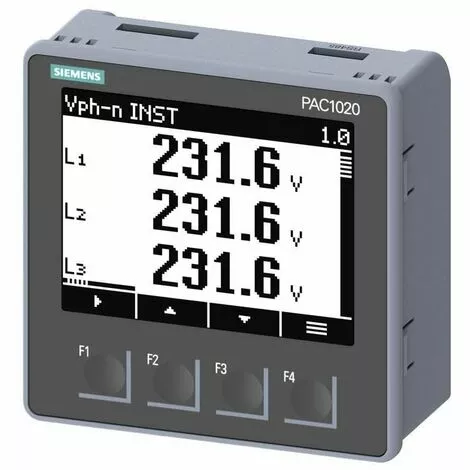

Module De Contrôle De Puissance Siemens Sentron PAC1020 230V AC/DC 7KM10200BA011DA0

Module de commande de puissance Siemens Sentron PAC1020 230V AC/DC :



• Type de montage sur panneau
• Pour la mesure de l’électricité, les valeurs
• Protocole : Modbus RTU
• Avec affichage graphique
• Un max : 400/230V 45-65Hz
• Courant d’entrée 5A AC
• Alimentation électrique 85V – 276V AC
• Bornes de raccordement

Version :

• Marque du produit SENTRON
• Nom du produit instrument de mesure multifonctionnel
• Version de base du produit
• Type d’acquisition de la valeur mesurée sans espaces
• Exécution d’une alimentation à large tension





Caractéristiques :

• Largeur de la fenêtre 92 mm
• Hauteur de la fenêtre 92 mm
• Taille de construction du multimètre 96
• Mode de fonctionnement pour la détection des valeurs mesurées Détection automatique de la fréquence du réseau Oui
• forme de la courbe de tension sinusoïdale ou déformée
• Fréquence secteur mesurable / valeur initiale 45 Hz
• Fréquence secteur mesurable / valeur finale 65 Hz



Tension d’alimentation

• Tension d’alimentation / 1 / avec AC valeur nominale min. 100 V valeur nominale max. 250 V
• Tension d’alimentation / 1 / avec DC min. 100 V – max. 250 V
• type de tension / avec tension d’alimentation AC/DC
• catégorie de mesure / pour la tension d’alimentation CATIII
• consommation apparente / sans module d’extension / typ. 4 VA
• degré de protection face avant IP40 – face arrière IP20
• classe de protection de l’équipement / à l’état installé
• courant de fonctionnement / avec AC / valeur nominale 10 A
• courant mesurable 1 / à AC / valeur nominale 1 A
• 2 / avec AC / valeur nominale 5 A
• aptitude à l’utilisation encastrée dans des panneaux de commande fixes dans des locaux fermés
• aptitude à l’emploi / compteur de puissance réactive Oui
• grille de temps réglable / min. 10 ms



Fonction du produit

• mesure de la puissance réactive Oui
• mesure de la fréquence Oui
• mesure de la tension Oui
• mesure du courant Oui
• mesure de la puissance active Oui



Affichage et fonctionnement

• Exécution de l’écran LCD
• nombre de touches 4
• couleur / fond de l’indicateur blanc
• langue nationale / dans l’affichage / es, en, cn, pt sont supportés
• intensité du rétro-éclairage de l’écran réglable Oui
• contraste de l’écran réglable Oui
• résolution horizontale de l’écran 128
• résolution verticale de l’écran 96



Entrées Sorties :

• tension d’entrée / sur l’entrée numérique valeur initiale pour la reconnaissance du signal <1> 11 V – avec DC / valeur nominale 24 V – valeur finale pour la reconnaissance du signal <0> 11 V
• tension d’entrée / à l’entrée numérique / avec DC / max. 30 V
• courant d’entrée / à l’entrée numérique – pour le signal <1> 7 mA
• tension de fonctionnement / comme tension de sortie / avec DC / max. admissible 30 V
• nombre d’entrées numériques 1
• conception de l’entrée de commutation électronique, passive
• conception du raccordement électrique / sur les entrées numériques bornes à vis
• condition de fonctionnement des entrées numériques / tension d’alimentation externe
• conception des connexions électriques / sur les sorties numériques bornes à vis
• Conception des sorties numériques fonction de commutation ou sortie d’impulsion
• Nombre de sorties numériques 1
• version de la sortie de commutation électronique, passive
• courant de sortie sur les sorties numériques / avec DC / limité à 100 ms / max. 130 mA – sur les sorties numériques / avec DC / max. 50 mA
• fréquence de commutation / à la sortie numérique / max. 17 Hz



Dimensions :

• hauteur 96 mm
• hauteur / de l’écran 56 mm
• largeur 96 mm
• largeur / de l’écran 74 mm
• profondeur 42 mm
• profondeur d’encastrement 42 mm

• Typologie : Modules de contrôle
• Ampère : 5A
