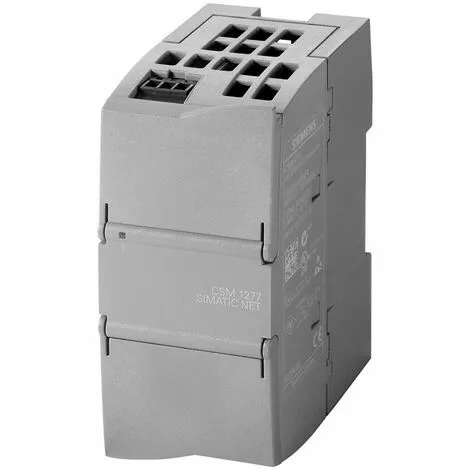

Module De Commutation Compact Siemens CSM 1277 SIMATIC S7-1200 6GK72771AA100AA0

Module de commutation compact Siemens CSM, pour la connexion de SIMATIC S7- 1200 et jusqu’à 3 autres nœuds sur Industrial Ethernet avec 10/100 Mbit/s, avec les caractéristiques suivantes



• Tension d’alimentation / 1 / valeur nominale : 24V
• Puissance dissipée / 1 / valeur nominale : 1.6W
• Tension d’alimentation / 1 / valeur nominale : 19,2 … 28,8V
• Consommation de courant / 1 / max : 0,07A
• Partie produit / 1 / protection sur l’entrée de l’alimentation électrique : Oui
• Tension/type d’alimentation : DC
• Vitesse de transmission 10 Mbit/s, 100 Mbit/s
• Nombre de connexions électriques : pour les composants du réseau ou les équipements terminaux 4
• Nombre de ports SC à 100 Mbit/s : pour le mode multi 0
• Nombre de ports LC à 1000 Mbit/s : pour le mode multiple 0, pour le mode simple (LD) 0
• Nombre de connexions électriques : pour l’alimentation en tension 1
• Exécution du raccordement électrique pour l’alimentation en tension : bornier à 3 pôles

Température, humidité et protection IP :

• Pendant le fonctionnement 0/+60°C
• Pendant le stockage -40/ +70°C
• Pendant le transport -40/+70°C
• Humidité relative : à 25 °C sans condensation / pendant le fonctionnement : Max. 95 %.
• Degré de protection IP20



Type de montage :

• 35 mm Montage sur rail DIN Oui
• Montage mural Oui
• Montage sur rail DIN S7-300 Non
• Montage sur le rail de montage S7-1500 Non



Conception, dimensions et poids :

• Conception SIMATIC S7-1200 Device Design
• Largeur 45 mm
• Hauteur 100 mm
• Profondeur 75 mm
• Poids net : 150 grammes

• Typologie : Modules switch
