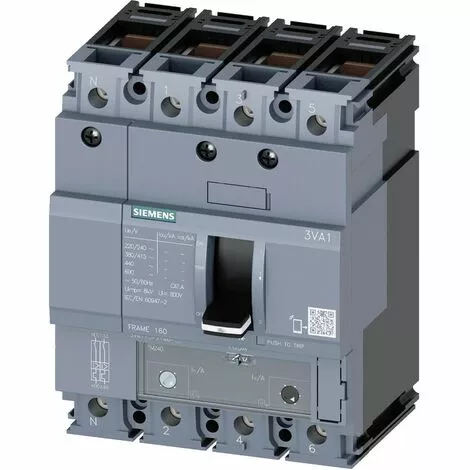

Disjoncteur à Boîtier Moulé Siemens 3VA1 80A 4P 36KA 3VA11804GD420AA0

Caractéristiques

• Largeur: 1
• Profondeur: 70

Disjoncteur Siemens à boîtier moulé, série 3VA1, avec les caractéristiques suivantes :

• Tension d’isolation nominale 800 V
• Tension nominale de fonctionnement en courant continu 600 V
• Pouvoir de coupure 36 kA
• Courant permanent assigné Iu 80A
• 4 poteaux

Lesnouveaux disjoncteurs en boîtier moulé 3VA offrent une grande sélectivité, des dimensions extrêmement compactes et des pouvoirs de coupure élevés. Les différentes tailles jusqu’à 1000 A et plus de 500 composants accessoires permettent de répondre à toutes les configurations possibles de toute application.

Caractéristiques :

• Série Siemens
• Tension d’isolation nominale 800 V
• Tension nominale de fonctionnement en courant continu 600 V
• Pouvoir de coupure 36 kA
• Courant permanent assigné Iu 80A
• 4 poteaux
• Perte de puissance à la valeur nominale du courant avec CA en état de fonctionnement chaud par pôle 6,4 W
• Dissipation de puissance maximale 19,2 W
• Durée de vie mécanique (cycles de commutation) typ. 20 000
• Hauteur 130 mm
• Largeur 101,6 mm
• Profondeur 70 mm
• Poids net 1,2 kg
• Degré de protection de la face avant IP40
• Type de sections de conducteurs connectables pour la connexion de barres plates / min 12 x 1 mm
• Type de sections de conducteurs pouvant être connectées pour une connexion de barres plates / max 17 x 6.5 mm
• Degré de protection de la face avant IP40

Température ambiante

• Pendant le fonctionnement / min -25 °C
• Pendant le fonctionnement / max. 70 °C
• Pendant le stockage / min -40 °C
• Pendant le stockage / max. 80 °C

• Typologie : Interrupteurs
• Pôles : 4P
• Pouvoir : 36KA
• Ampère : 80A
