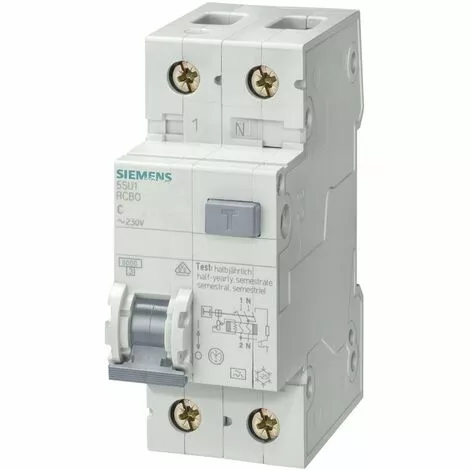

Différentiel Thermomagnétique Siemens 32A 1P+N 300MA AC 6KA 2 Mod 5SU16561KK32

Caractéristiques

• Calibre: 32
• Nombre de pôles: 1P+N
• Type: AC
• Pouvoir de coupure: 6
• Bouton Test: Avec

Interrupteur magnétothermique différentiel Siemens, 2 modules , connexion DIN (universel pour tout tableau du marché), 1P+N, 32 ampères, pouvoir de coupure 6kA, courant nominal différentiel 300 mA, tension nominale 230/240 Vac, type AC, courbe de déclenchement C.

Le disjoncteur thermomagnétique est situé à côté du disjoncteur et combine la protection magnétique et thermique et, si nécessaire, interrompt le courant électrique.

Le disjoncteur thermo-magnétique est donc un système qui combine les fonctions du disjoncteur avec des caractéristiques magnétiques et thermiques.

L’interrupteur différentiel thermomagnétique du système électrique intègre trois protections différentes :

• le magnétique pour les courts-circuits qui peuvent mettre un bâtiment entier en danger d’incendie ;
• le thermique pour les surcharges dans la fourniture d’énergie électrique (par exemple, plus d’un appareil ménager en fonctionnement) ;
• le site différentiel qui protège le sujet d’une fuite de courant.

La courbe C, seuil d’intervention de 5 à 10 fois In, pour l’application de circuits ohmiques-inductifs avec des courants d’appel moyens. Il est largement utilisé dans les installations domestiques.

L’interrupteur différentiel de type AC assure le déclenchement pour des courants alternatifs sinusoïdaux appliqués de façon soudaine ou lentement croissante (CEI EN 61008-1).

Caractéristiques :

• Série Siemens
• Tension nominale 230/240 Vac
• Courant d’entrée 32A
• Pouvoir de coupure Icn 6kA
• Courant de défaut par déclenchement / valeur nominale 300 mA
• Courbe de déclenchement C
• 2 modules
• 1P+N
• Type de différentiel CA
• Fréquence de fonctionnement 50 Hz
• Profondeur d’installation 69,5 mm
• Couple de serrage / avec bornes à vis 2.5 Nm – max 3 Nm
• Hauteur 90 mm
• Largeur 36 mm
• Profondeur 77 mm
• Profondeur d’encastrement 70 mm
• Toute position de montage
• Poids net 268 g
• Degré de protection IP20, pour l’installation dans un tableau de distribution, avec des conducteurs connectés.

• Modules : 2
• Pôles : 1P+N
• Courbe : C
• Pouvoir : 6KA
• Type de différentiel : AC
• Courant différentiel : 0.3A
• Ampère : 32A
• Protections du circuit : Interrupteurs différentiels thermomagnétiques
